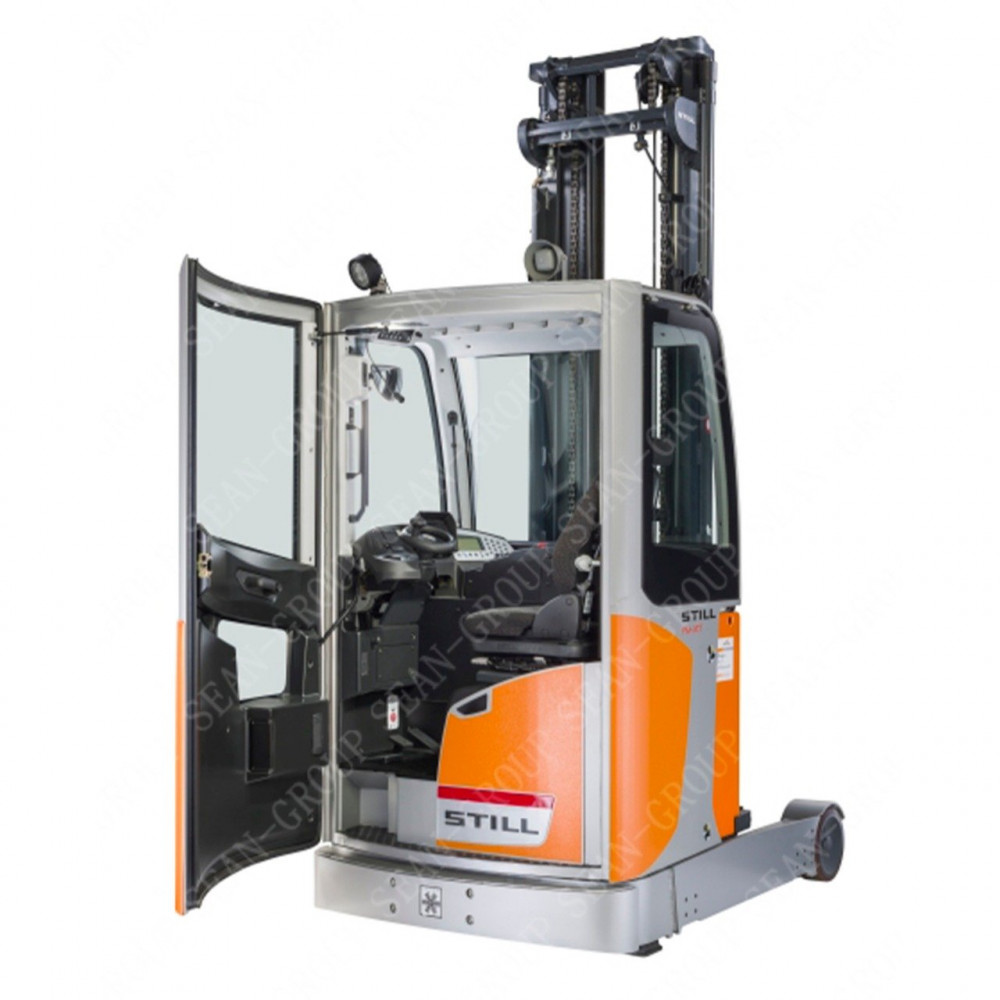

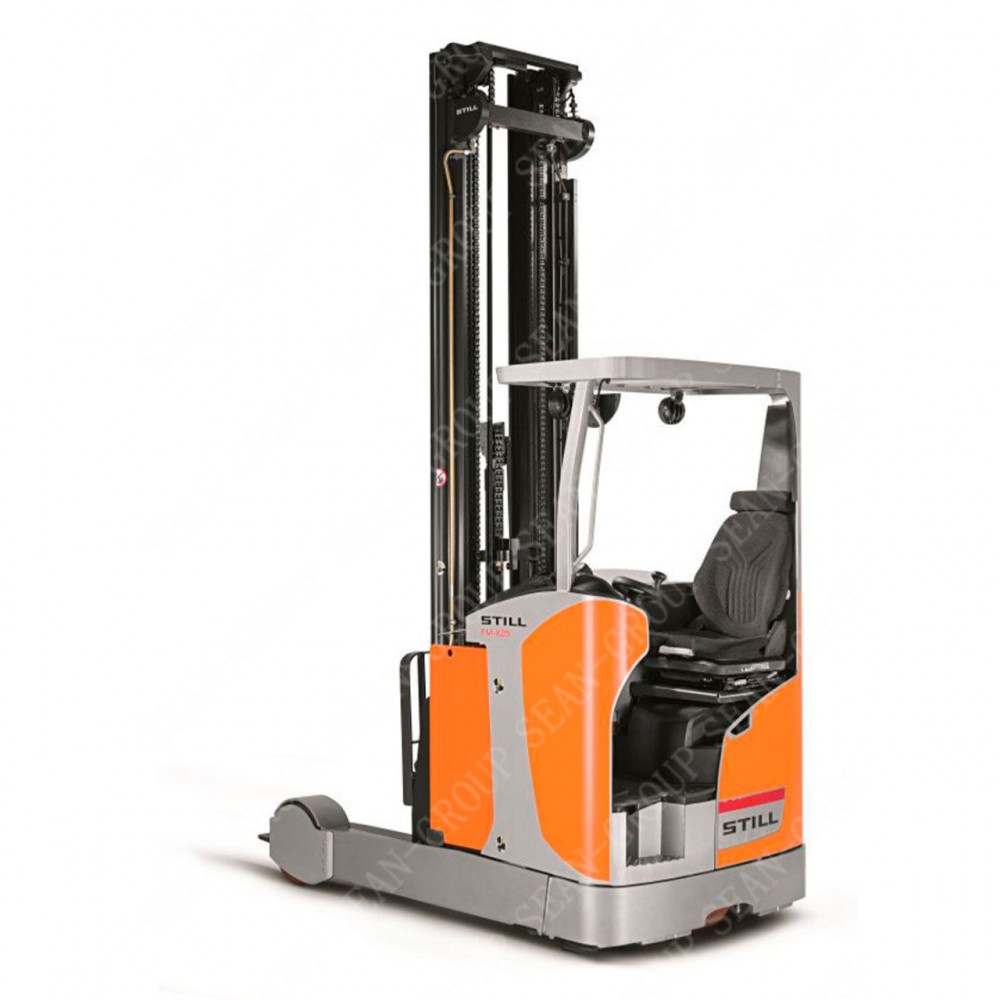

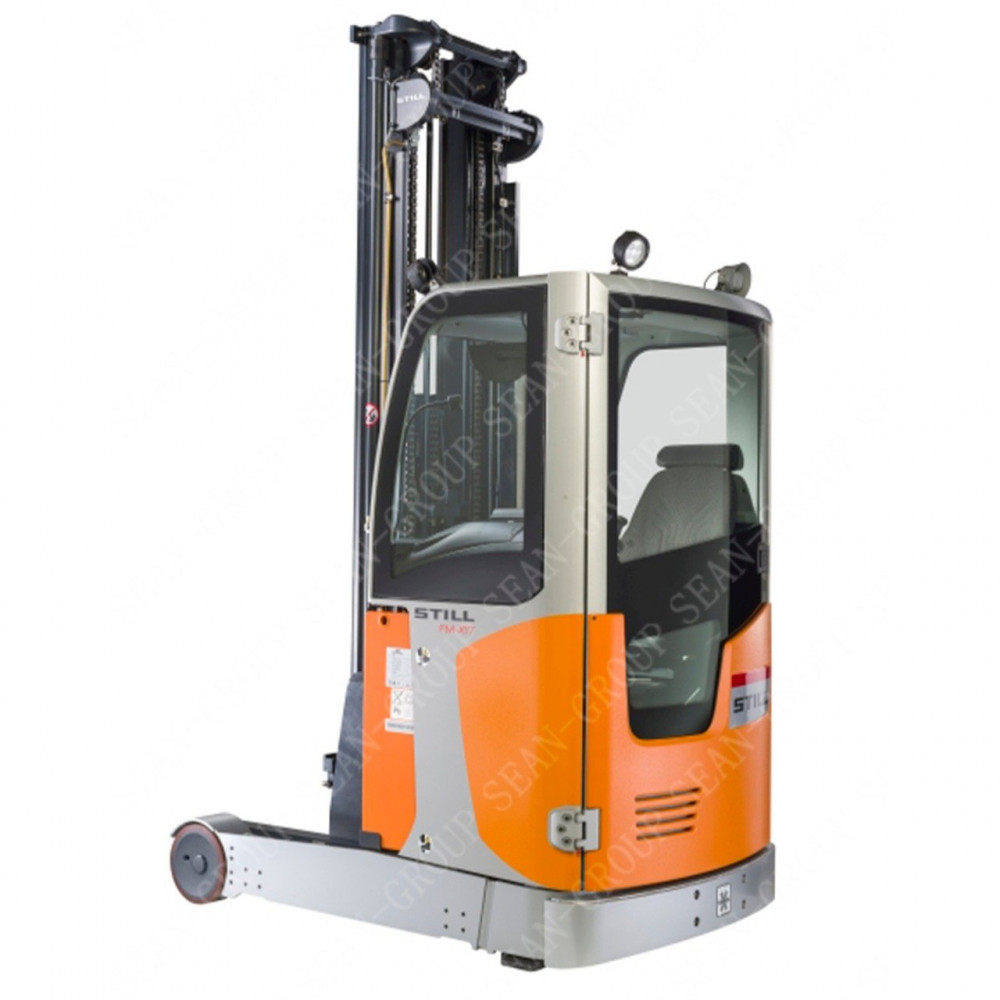

Still FM-X 17/Li-Ion

• Номинальная грузоподъемность 1700 кг
• Подъем 5750 мм

Если требуется высокоподъемный штабелер со стандартным набором функций, то обычно консультанты нашей компании «SEAN-Group» обращают внимание потенциальных покупателей на модель ричтрака Still FM-X 17/Li-Ion.

Это достаточно универсальный концепт, который легок в управлении, надежен по качеству и экономичен в плане расхода энергии.

Основные технические возможности ричтрака Still FM-X 17/Li-Ion

Данный подъемник обладает следующими техническими возможностями

• Номинальная грузоподъемность – 1700 кг

• Скорость движения вперед – 14 км/ч., назад – 14 км/ч.

• Скорость движения мачтового сооружения – 0,45-0,68 м/с. (во время подъема), 0,55-0,52 м/с. (в период опускания).

• Высота мачтовой конструкции в разложенном состоянии – 6320 мм.

Благодаря функции активной стабилизации транспортируемого товара оператор ричтрака Still FM-X 17/Li-Ion может продолжать дальнейшее движение, тогда как водители других аналогичных машин вынуждены будут ждать остановки мачтовых колебаний.

Эти колебания, которые неизменно возникают при работе на больших высотах, нивелируются очень быстро с помощью автовыравнивающего импульса.

Все это в конечном итоге уменьшает время простоя штабелера на 70-80 процентов.

Новые технологические решения

Для того чтобы с успехом эксплуатироваться на современных складах, применяемая техника обязана соответствовать 3 главным требованиям: высокой производительности, максимальной четкости выполнения операций и, конечно же, безопасности.

Инженеры компании Still успешно решили эти задачи путем внедрения следующих технологических решений:

• Система управления скоростью Curve Speed Control. Это недавняя прогрессивная разработка в сфере складирования товаров и оптимизации погрузочно-разгрузочного процесса. Она обеспечивает высокую безопасность на поворотах машины благодаря тому, что автоматически сбрасывает скорость ричтарка при маневрах, чтобы избежать риска аварии.

• Система Optispeed. С помощью данной технологии производится регулировка гидравлических систем в автоматическом режиме, а также функции передвижения зависимо от высоты подъема груза и его веса, скорости передвижения ричтрака.

Благодаря своей компактной конструкции высотный штабелер Still FM-X 17/Li-Ion от нашей компании «СЕАН-Групп» отлично показывает себя в работе в блочных и стеллажных складских помещениях. Он с равным успехом эксплуатируется как внутри них, так снаружи.

Модель
FM-X 17/Li-Ion
Номинальная грузоподъемность
1700 кг
Управление
Сидя
Положение центра тяжести
600 мм
Расстояние от оси колеса до груза
410 мм
Колесная база, y
1453 мм
Собственный вес
3470 кг
Нагрузка на ось без груза с убранными вилами
2290/1180 кг
Нагрузка на ось с выдвинутыми вилами с нагрузкой
730/4440 кг
Нагрузка на ось с убранными вилами с грузом
2030/3140 кг
Колеса/Шасси
-
Шины
Полиуретан
Размер шин со стороны привода
∅ 360 x 130 мм
Размер шин со стороны груза
∅ 285 x 100 мм
Количество колес
1x/2
Колея со стороны привода/груза
1167 мм
Основные габариты
-
Наклон мачты, вперед/назад
1/3 °
Высота мачты в убранном положении
2450 мм
Свободный подъем
1880 мм
Подъем
5750 мм
Высота мачты в разложенном состоянии
6320 мм
Высота защитной решетки кабины
2200 мм
Высота сиденья оператора
1140 мм
Высота от пола до крыла опорного колеса
308 мм
Общая длина
2412 мм
Длина вкл. спинки вил
1262 мм
Общая ширина
1270 мм
Размер вил
50/100/1150 мм
Класс вилочной каретки
2 А
Ширина каретки
760 мм
Внешнее расстояние между вилами
316/620 мм
Расстояние между опорными колесами
920 мм
Максимальный вылет вил
591 мм
Клиренс под мачтой (с грузом)
70 мм
Клиренс в середине колесной базы
70 мм
Ширина прохода с паллетой поперек
2752 мм
Ширина прохода с паллетой вдоль
2796 мм
Радиус разворота
1710 мм
Длина машины от опорного колеса до задней стенки кабины
1817 мм
Высота подножки
345 мм
Рабочие характеристики
-
Скорость движения
14/14 км/ч
Скорость движения задним ходом
14/14 км/ч
Скорость подъема мачты
0,45/0,68 м/с
Скорость опускания мачты
0,55/0,52 м/с
Скорость сдвига мачты
0,18 м/с
Преодолеваемый уклон (при 2км/ч) с/без груза
10/15 %
Макс. преодолеваемый подъем
15/20 %
Время ускорения на 10 м
4,5/4,0 с
Рабочий тормоз
Генератор.-электрич./ гидравлич.
Электродвигатель
-
Тяговый двигатель, мощность S2 60 мин
3,95 кВт
Подъемный двигатель, мощность при S3 15 %
14 кВт
Аккумуляторная батарея
43531 C/254-2
Напряжение аккумуляторной батареи
48/465 Li-Ion: 48/204 В/Ач
Вес аккумуляторной батареи
750 кг
Энергопотребление по циклу VDI
3,56 кВт/ч
Прочее
-
Рабочее давление для навесного оборудования
200 бар
Расход масла для навесных устройств
20 л/мин
Уровень шума (в зоне оператора)
69 дБ(A)
