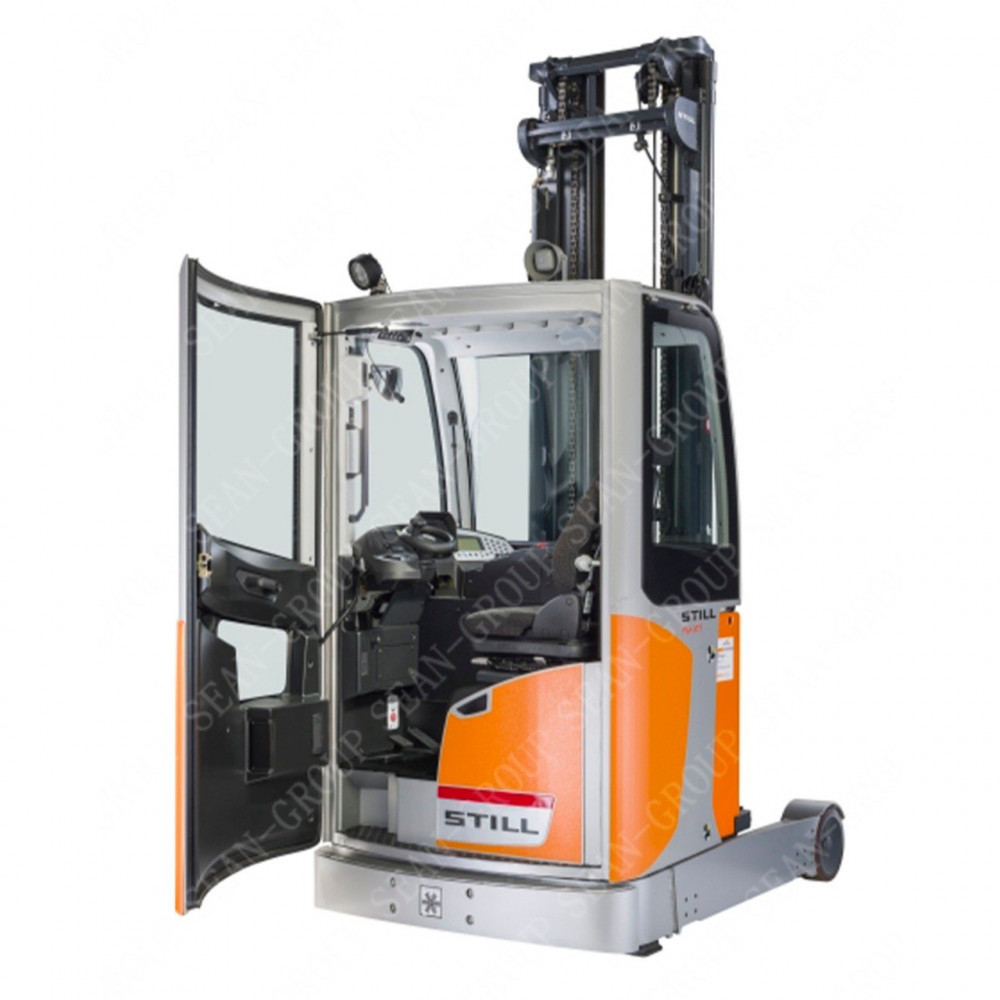

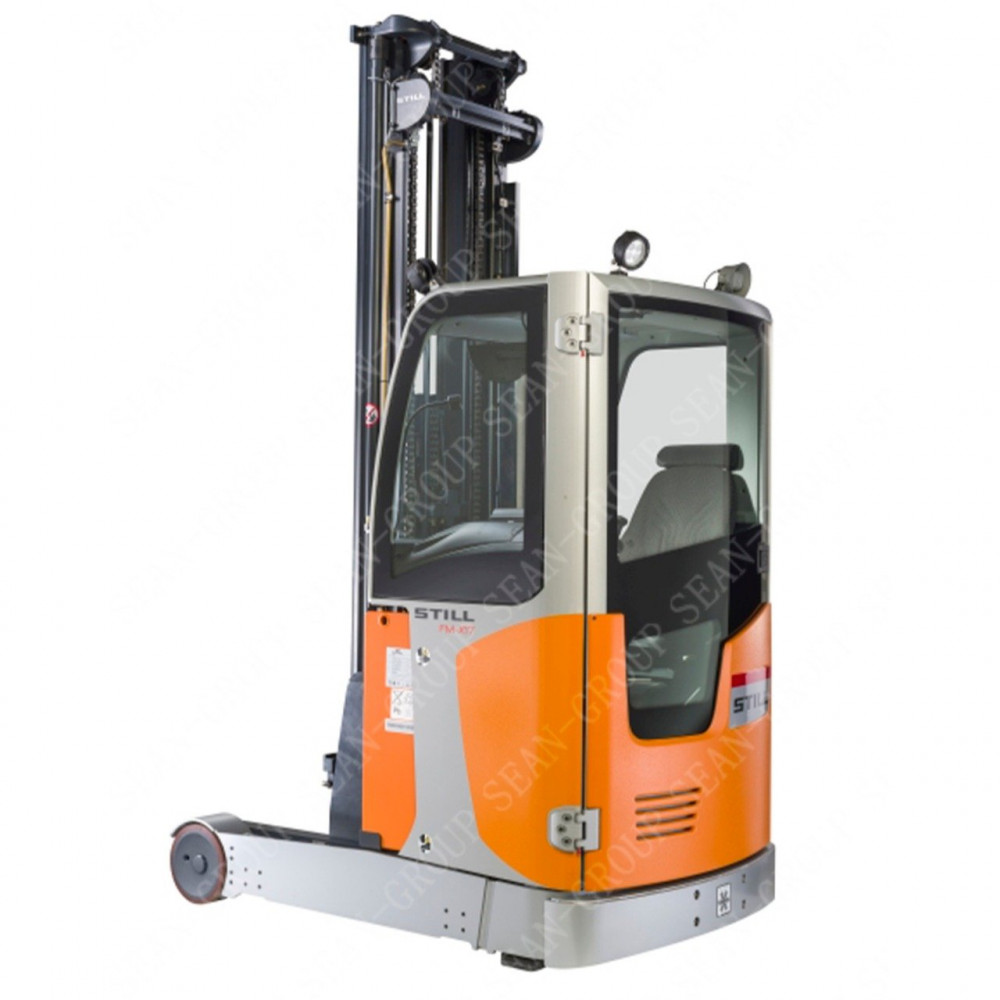

Still FM-X 14 W/Li-Ion

• Номинальная грузоподъемность 1400 кг
• Подъем 5750 мм

Для того чтобы оптимизировать грузопотоки в своих перегруженных складских помещениях, стоит обзавестись улучшенным вариантом погрузчика, например, маневренным ричтраком Still FM-X 14 W/Li-Ion.

Данные машины в большом количестве реализуются нашей компанией «SEAN-Group».

Производительность

Высокие производственные показатели ричтрак Still FM-X 14 W/Li-Ion обеспечивает с помощью следующих своих технических возможностей:

• Номинальная грузоподъемность – 1400 кг.

• Скорость движения – 14 км/ч.

• Скорость при заднем ходе – 14 км/ч.

• Скорость подъема мачты – 0,45-0,68 м/с., опускания – 0,55-0,52 м/с.

• Высота мачтовой конструкции в максимально расправленном состоянии – 6310 мм.

Модульная система сборки высокоподъемного штабелера нашей компании «СЕАН-Групп» предусматривает возможность использования тяговых АКБ в диапазоне от 420 до 930 А/ч.

Эргономика рабочего места

При модернизации электрических штабелеров производитель большое внимание уделил вопросам улучшения условий труда водителей машин, которые также играют важную роль наряду с безопасностью и эффективностью на производстве.

В результате ричтрак Still FM-X 14 W/Li-Ion приобрел следующее:

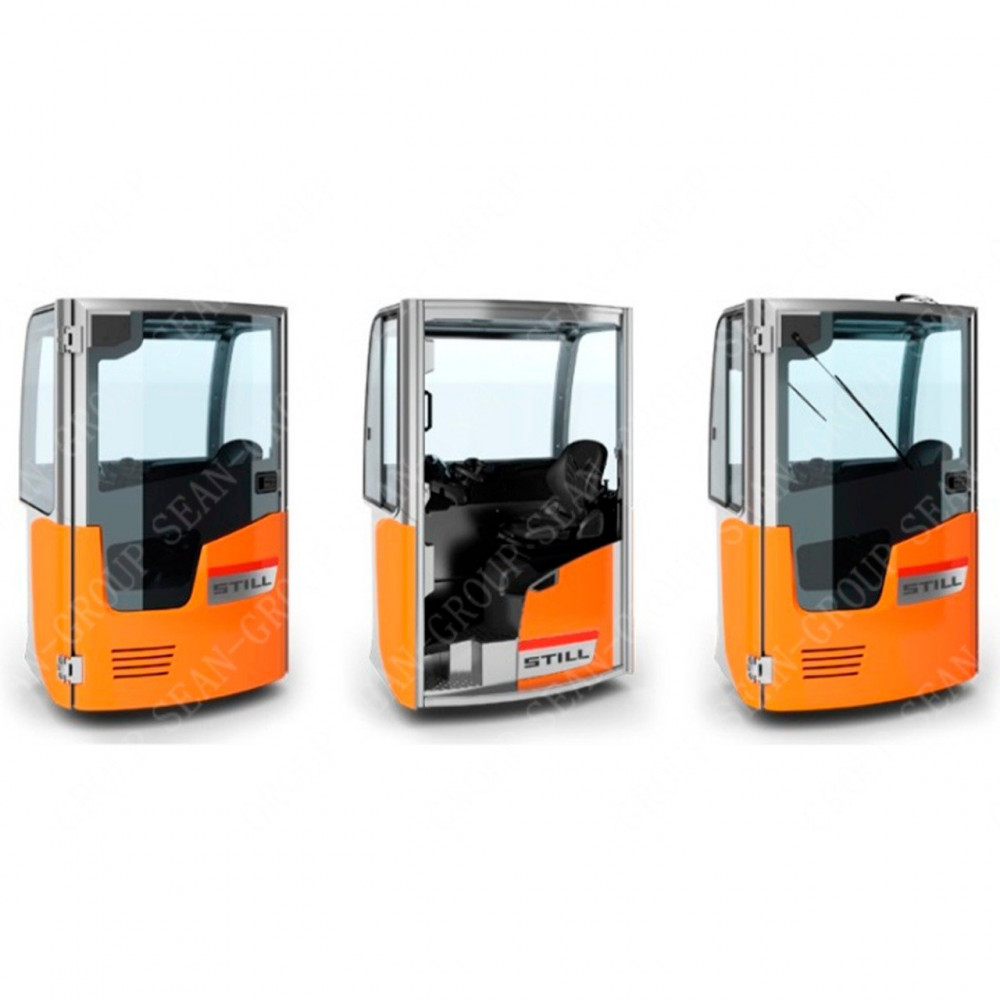

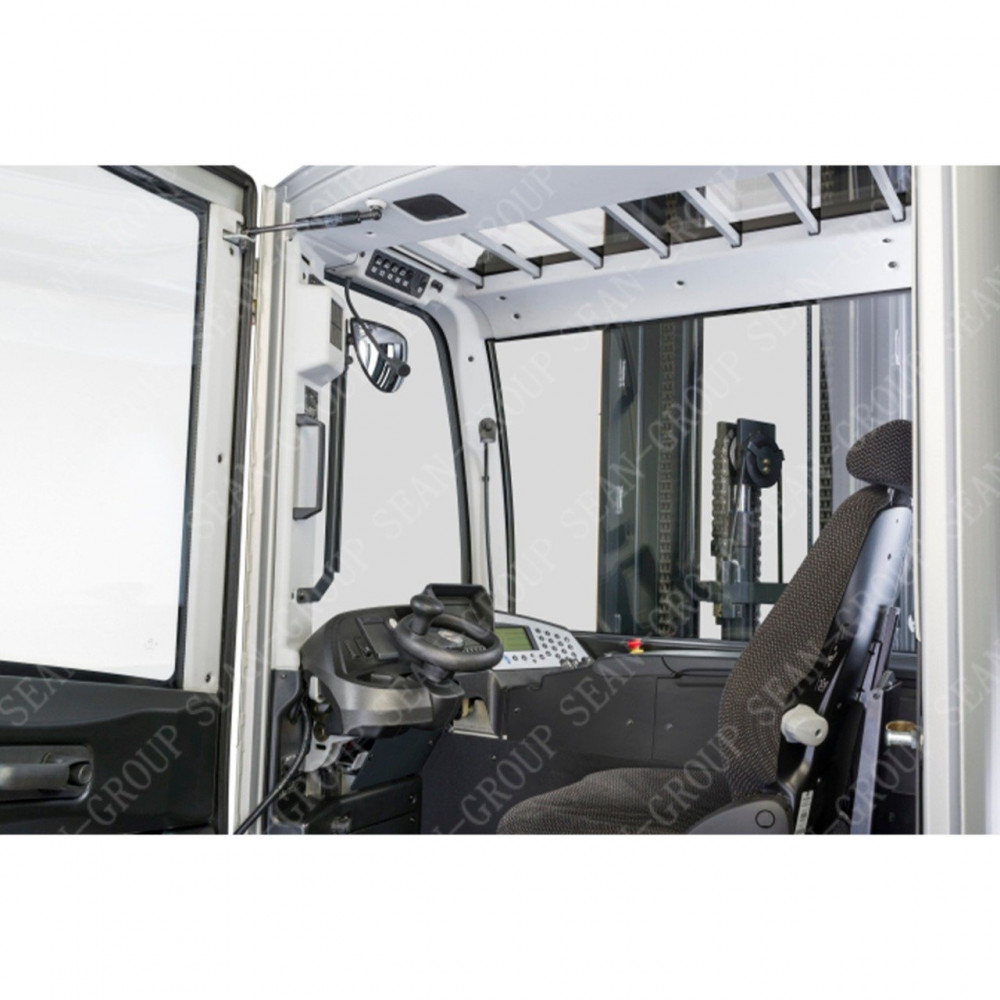

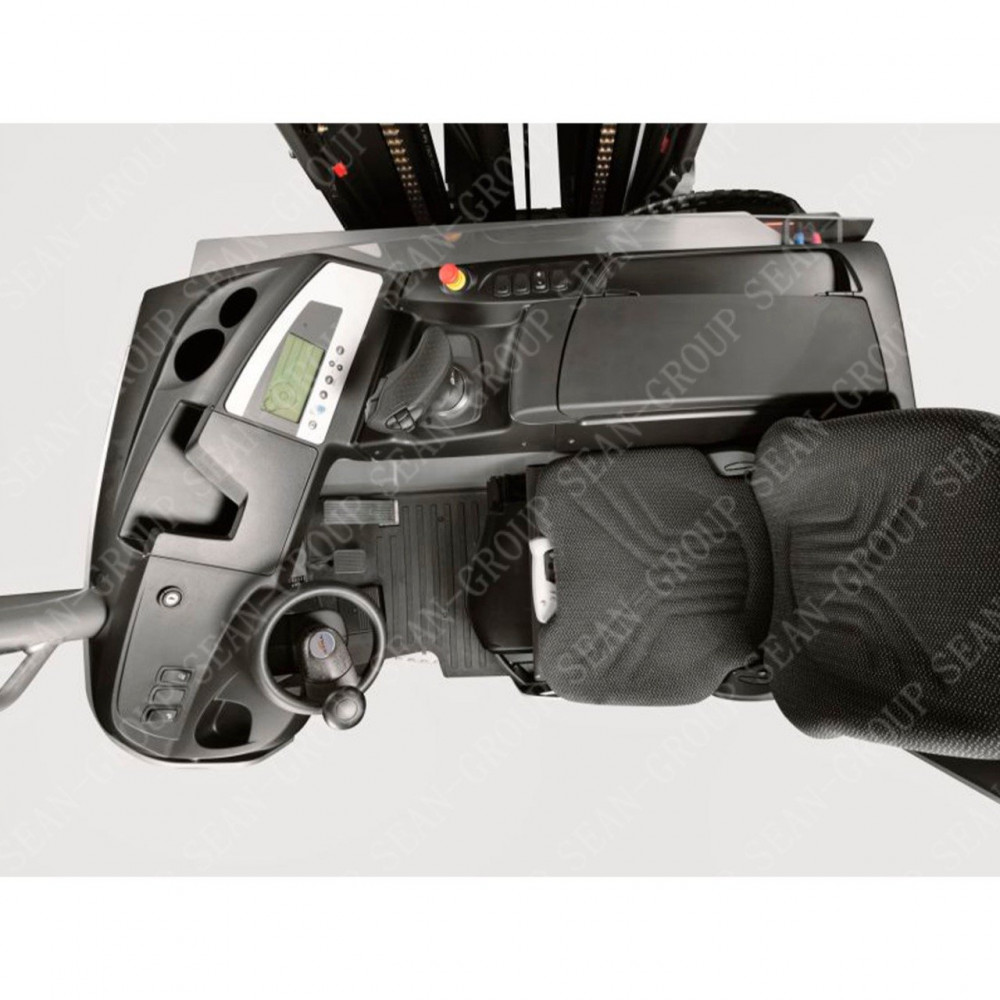

• Обновленная операторская кабина. Теперь дискомфортное состояние водителя при передвижении по неровным и ухабистым поверхностям компенсируется по максимуму благодаря наличию пневмоподвески, которой оснастили рабочее сиденье. Она гасит вибрации, толчки и прочие неблагоприятные факторы на пути.

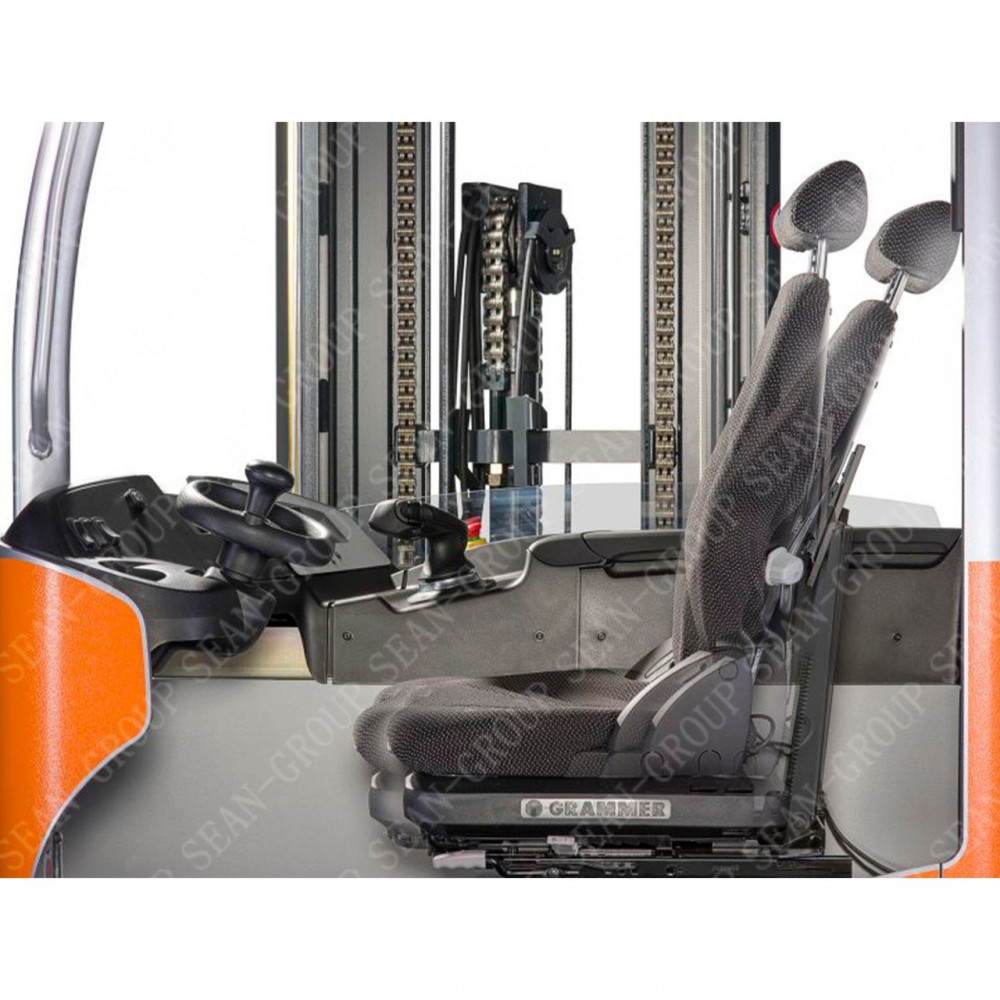

• Оптимизированное рабочее кресло. При работе на больших высотах оператор может наклонить спинку кресла (вплоть до 15 градусов) для того, чтобы расширить угол обзора в верхней части. При взаимодействии с крупногабаритными товарами он вправе сделать то же самое, но уже вперед. Все эти моменты гарантируют более высокий уровень безопасности, и сводят к минимуму вредную нагрузку на водителя.

• Опция балансировки рабочего сиденья. Отныне оператор сможет отрегулировать высоту своего кресла одновременно с уровнем пола машины.

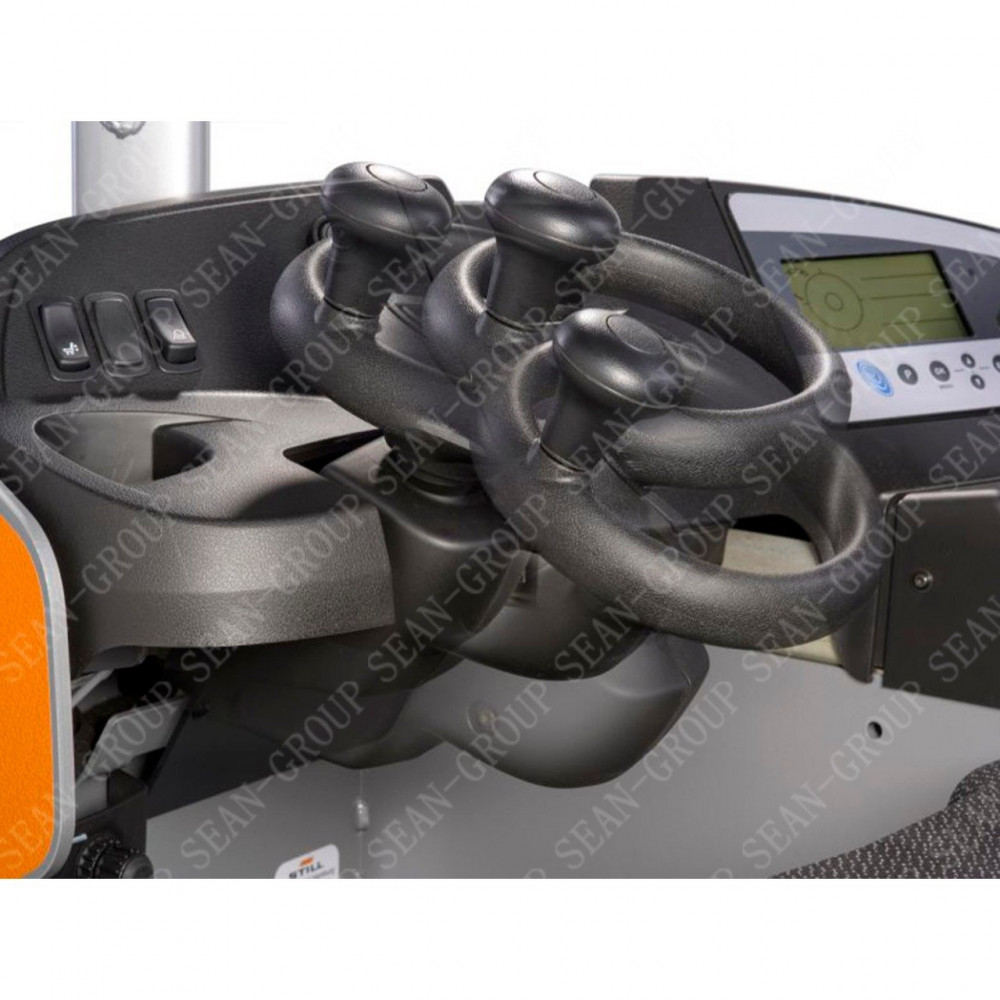

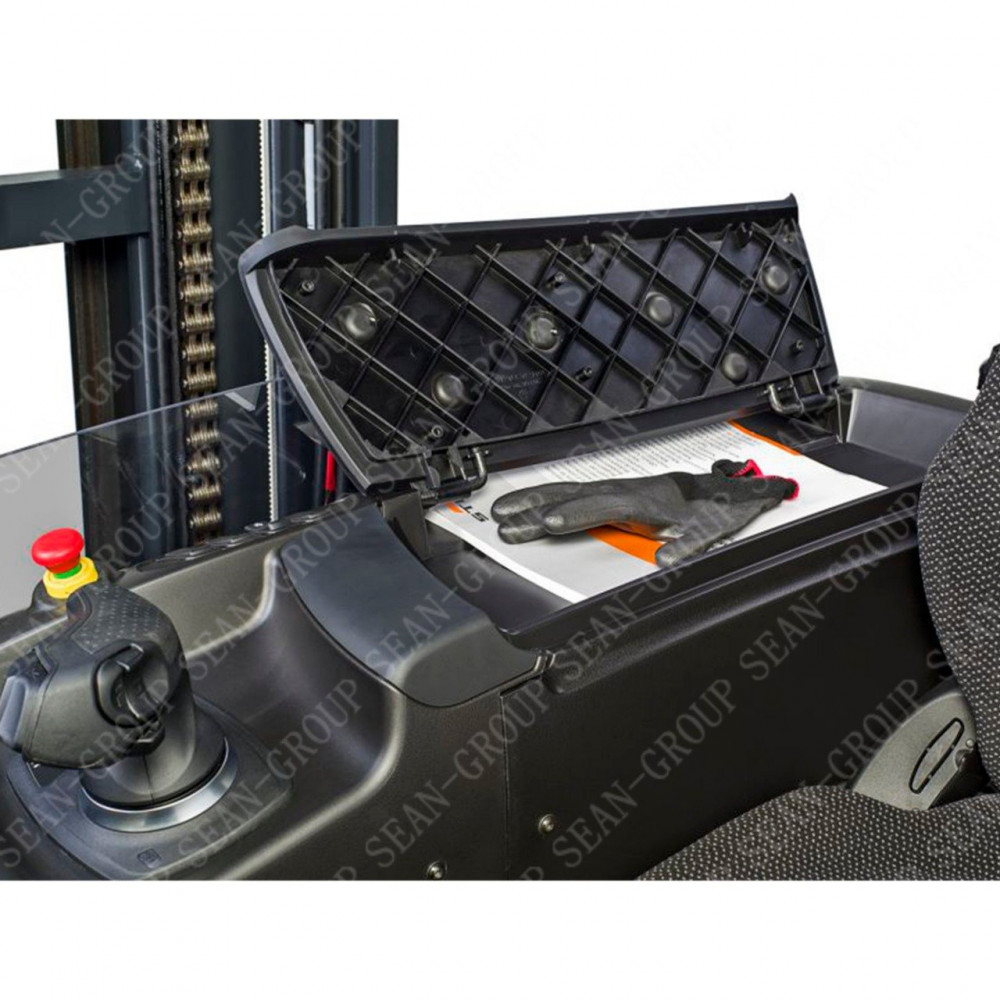

Помимо этого, на выбор работнику даются 2 варианта исполнения органов управления: в форме джойстика и небольших рычажков.

Также ему доступна возможность работать на обычном рабочем мониторе либо же на дополнительном электронном панельном устройстве.

К слову сказать, последний помогает предупредить незаконный доступ к платформе управления, так как допускает к машине только после ввода ПИН-кода.

Модель
FM-X 14 W/Li-Ion
Номинальная грузоподъемность
1400 кг
Управление
Сидя
Положение центра тяжести
600 мм
Расстояние от оси колеса до груза
276 мм
Колесная база, y
1381 мм
Собственный вес
3700 кг
Нагрузка на ось без груза с убранными вилами
2290/1410 кг
Нагрузка на ось с выдвинутыми вилами с нагрузкой
960/1410 кг
Нагрузка на ось с убранными вилами с грузом
1920/3180 кг
Колеса/Шасси
-
Шины
Полиуретан
Размер шин со стороны привода
∅ 360 x 130 мм
Размер шин со стороны груза
∅ 285 x 100 мм
Количество колес
1x/2
Колея со стороны привода/груза
1367 мм
Основные габариты
-
Наклон мачты, вперед/назад
1/3 °
Высота мачты в убранном положении
2450 мм
Свободный подъем
1890 мм
Подъем
5750 мм
Высота мачты в разложенном состоянии
6310 мм
Высота защитной решетки кабины
2200 мм
Высота сиденья оператора
1140 мм
Высота от пола до крыла опорного колеса
308 мм
Общая длина
2474 мм
Длина вкл. спинки вил
1324 мм
Общая ширина
1470 мм
Размер вил
40/100/1150 мм
Класс вилочной каретки
2 А
Ширина каретки
760 мм
Внешнее расстояние между вилами
316/620 мм
Расстояние между опорными колесами
1120 мм
Максимальный вылет вил
457 мм
Клиренс под мачтой (с грузом)
70 мм
Клиренс в середине колесной базы
70 мм
Ширина прохода с паллетой поперек
2821 мм
Ширина прохода с паллетой вдоль
2887 мм
Радиус разворота
1680 мм
Длина машины от опорного колеса до задней стенки кабины
1745 мм
Высота подножки
345 мм
Рабочие характеристики
-
Скорость движения
14/14 км/ч
Скорость движения задним ходом
14/14 км/ч
Скорость подъема мачты
0,45/0,68 м/с
Скорость опускания мачты
0,56/0,52 м/с
Скорость сдвига мачты
0,18 м/с
Преодолеваемый уклон (при 2км/ч) с/без груза
10/15 %
Макс. преодолеваемый подъем
15/20 %
Время ускорения на 10 м
4,5/4,0 с
Рабочий тормоз
Генератор.-электрич./ гидравлич.
Электродвигатель
-
Тяговый двигатель, мощность S2 60 мин
3,95 кВт
Подъемный двигатель, мощность при S3 15 %
14 кВт
Аккумуляторная батарея
43531 C/254-2
Напряжение аккумуляторной батареи
48/620 Li-Ion: 48/204 В/Ач
Вес аккумуляторной батареи
940 кг
Энергопотребление по циклу VDI
3,40 кВт/ч
Прочее
-
Рабочее давление для навесного оборудования
200 бар
Расход масла для навесных устройств
20 л/мин
Уровень шума (в зоне оператора)
69 дБ(A)
