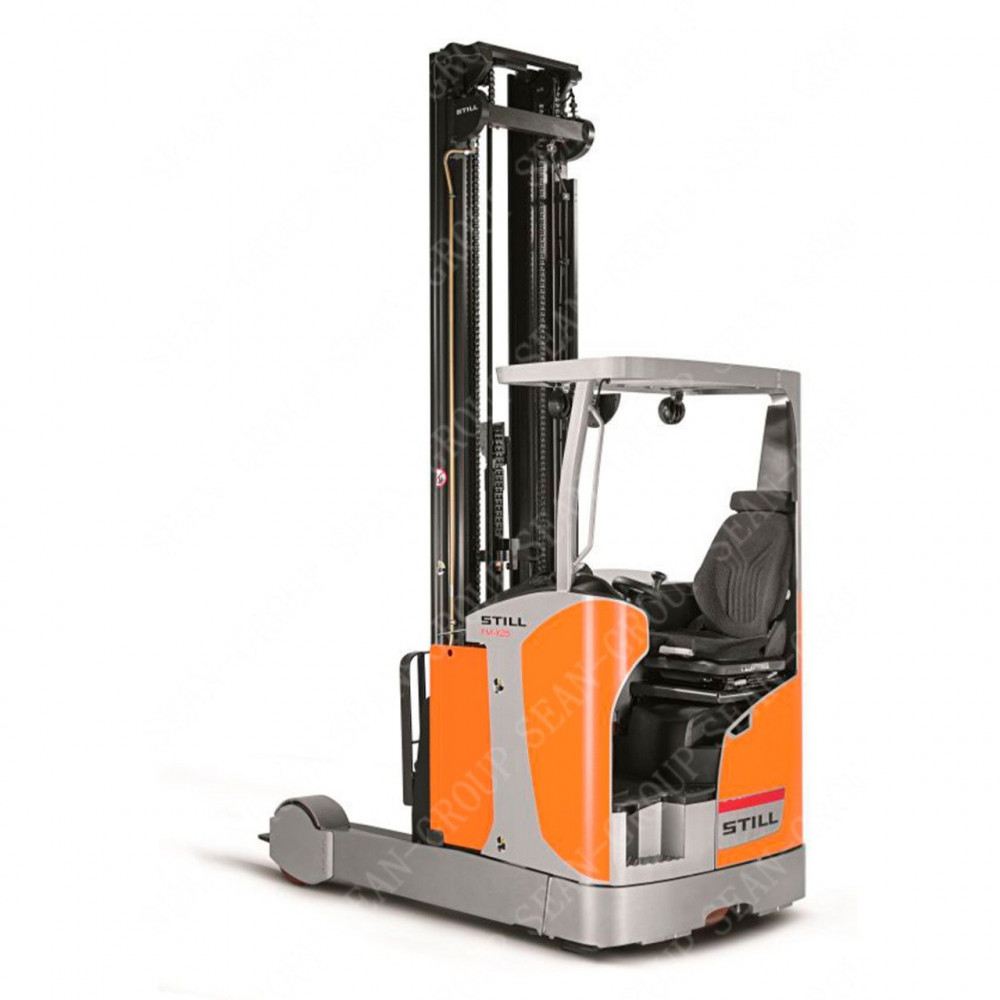

Still FM-X 14 N
- Номинальная грузоподъемность 1400 кг
- Подъем 5750 мм
Если складские помещения потенциального покупателя оборудованы набивными стеллажами drive-in, которые позволяют использовать до 85-90 % всех площадей, то для работы с ними разумнее всего приобрести высотные штабелеры, которые наиболее эффективны в подобных условиях.
Одним из таких, по мнению сотрудников нашей компании «SEAN-Group», является ричтрак Still FM-X 14 N. Индекс «N» (narrow – узкий) в конце наименования говорит о том, что он обладает зауженными параметрами, что дает ему возможность перемещаться непосредственно внутри складских конструкций.
Производительность
Показывать высокий КПД на складах, сформированных по технологии drive-in (например, в рефрижераторных, с холодильными установками и т. д.), ричтраку Still FM-X 14 N помогают следующие технические характеристики:
• Номинальная грузоподъемность – 1400 кг.
• Скорость перемещения – 14 км/ч.
• Скорость заднего движения – 14 км/ч.
• Скорость подъема мачтовой конструкции – 0,45-0,68 м/с.
• Скорость опускания мачты – 0,56-0,52 м/с.
Усовершенствованные подъемники Still FM-X 14 N оборудованы мачтами с повышенной жесткостью, посредством которых осуществляется поднятие паллет на высоту более 6 метров.
Они предназначаются, в том числе, для работы в комбинированном режиме, то есть как внутри складов, так и за их пределами.
Колеса обсуждаемого ричтрака облачены в шины «Суперэластик», отличающиеся повышенной упругостью и надежностью.
Машины имеют большой дорожный просвет, который допускает их эксплуатацию на неровных поверхностях без угрозы повреждения.
Новые конструкторские решения
Разработчиками компании Still при производстве новых ричтраков был применен ряд инновационных технологических решений, которые позволили улучшить конструктив машин.
Так, в частности, роль силовой установки выполняет 3-фазный э/двигатель на 48 V.
Он позволяет развивать при передвижении скорость до 14 км/ч. и осуществлять подъем (опускание) со скоростью 0,68 м/с (0,56 м/с).
Зависимо от того, в каких условиях ведется работа на высотном штабелере, он может оборудоваться батареями аккумуляторного типа с разными емкостями – от 420 до 930 А/ч.
Заряда одного АКБ достаточно для нескольких смен. Это стало возможным в виду наличия в конструкции следующих решений:
• светодиодных прожекторных установок;
• режима Blue-Q, который уменьшает расход э/энергии на 10 процентов;
• рекуперации кинетической энергии, вырабатываемой в моменты торможения.
Все приводы высокоподъемных штабелеров нашей компании «СЕАН-Групп» имеют закрытое исполнение.
Модель
FM-X 14 N
Номинальная грузоподъемность
1400 кг
Управление
Сидя
Положение центра тяжести
600 мм
Расстояние от оси колеса до груза
335 мм
Колесная база, y
1453 мм
Собственный вес
3430 кг
Нагрузка на ось без груза с убранными вилами
2120/1310 кг
Нагрузка на ось с выдвинутыми вилами с нагрузкой
860/3970 кг
Нагрузка на ось с убранными вилами с грузом
1770/3060 кг
Колеса/Шасси
-
Шины
Полиуретан
Размер шин со стороны привода
∅ 360 x 130 мм
Размер шин со стороны груза
∅ 285 x 100 мм
Количество колес
1x/2
Колея со стороны привода/груза
1037 мм
Основные габариты
-
Наклон мачты, вперед/назад
2/4 °
Высота мачты в убранном положении
2450 мм
Свободный подъем
1890 мм
Подъем
5750 мм
Высота мачты в разложенном состоянии
6310 мм
Высота защитной решетки кабины
2200 мм
Высота сиденья оператора
1140 мм
Высота от пола до крыла опорного колеса
308 мм
Общая длина
2488 мм
Длина вкл. спинки вил
1338 мм
Общая ширина
1140 мм
Размер вил
40/100/1150 мм
Класс вилочной каретки
2 А
Ширина каретки
760 мм
Внешнее расстояние между вилами
316/620 мм
Расстояние между опорными колесами
790 мм
Максимальный вылет вил
515 мм
Клиренс под мачтой (с грузом)
70 мм
Клиренс в середине колесной базы
70 мм
Ширина прохода с паллетой поперек
2787 мм
Ширина прохода с паллетой вдоль
2845 мм
Радиус разворота
1691 мм
Длина машины от опорного колеса до задней стенки кабины
1817 мм
Высота подножки
345 мм
Рабочие характеристики
-
Скорость движения
14/14 км/ч
Скорость движения задним ходом
14/14 км/ч
Скорость подъема мачты
0,45/0,68 м/с
Скорость опускания мачты
0,56/0,52 м/с
Скорость сдвига мачты
0,18 м/с
Преодолеваемый уклон (при 2км/ч) с/без груза
10/15 %
Макс. преодолеваемый подъем
15/20 %
Время ускорения на 10 м
4,5/4,0 с
Рабочий тормоз
Генератор.-электрич./ гидравлич.
Электродвигатель
-
Тяговый двигатель, мощность S2 60 мин
3,95 кВт
Подъемный двигатель, мощность при S3 15 %
14 кВт
Аккумуляторная батарея
43531 C/254-2
Напряжение аккумуляторной батареи
48/465 В/Ач
Вес аккумуляторной батареи
750 кг
Энергопотребление по циклу VDI
3,40 кВт/ч
Прочее
-
Рабочее давление для навесного оборудования
200 бар
Расход масла для навесных устройств
20 л/мин
Уровень шума (в зоне оператора)
69 дБ(A)
