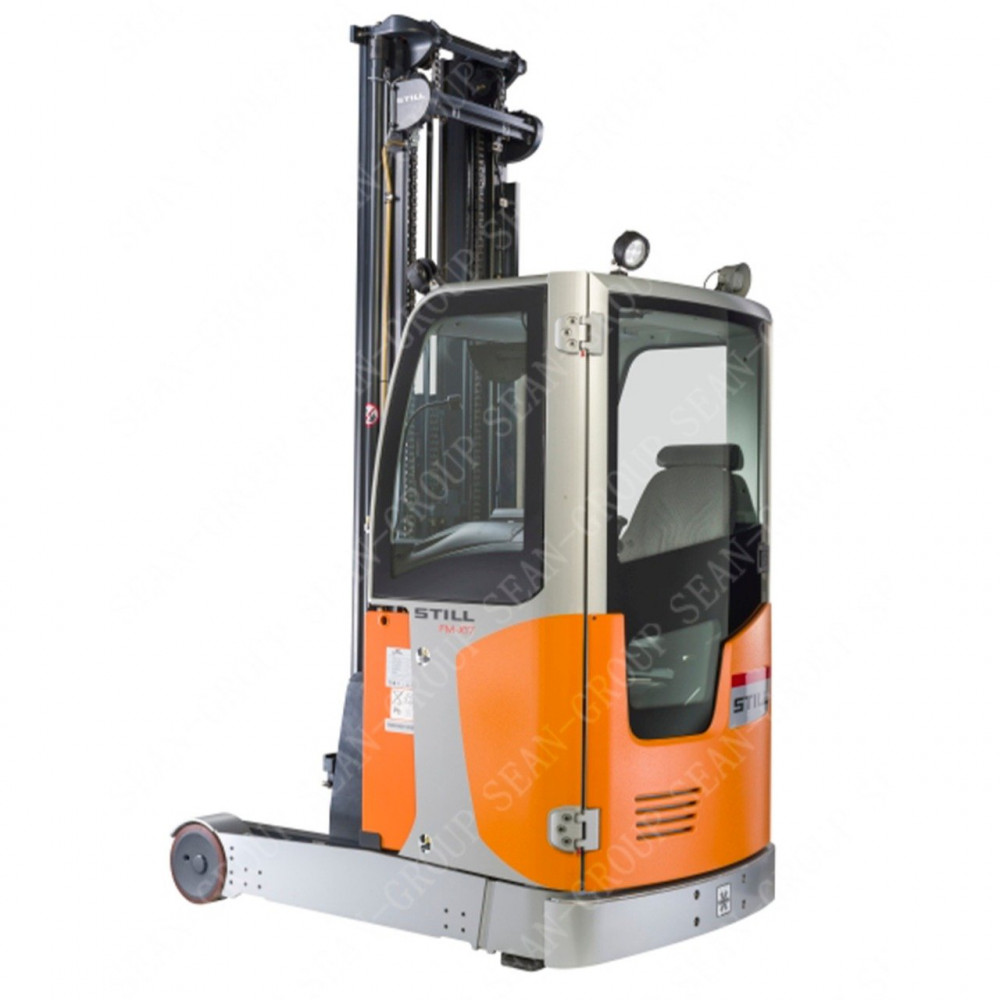

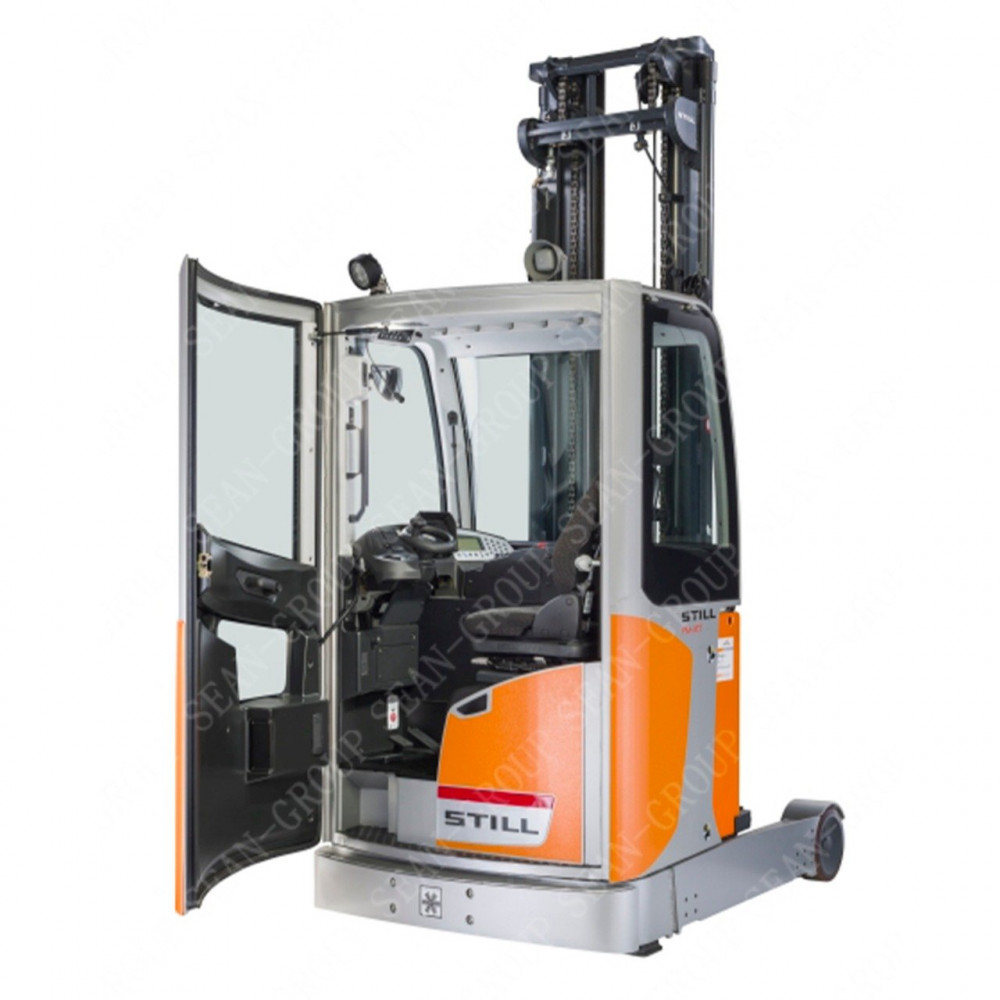

Still FM-X 12 N

• Номинальная грузоподъемность 1200 кг
• Подъем 5750 мм

Шустрый, компактный, но в тоже время очень мощный – всеми этими словами можно описать высотный ричтрак Still FM-X 12 N, который реализует наша компания «SEAN-Group».

Несмотря на свою относительно малую подъемность в 1200 кг., он обладает достаточно мощными ресурсами, которые позволяют ему с успехом справляться со всеми профильными работами на стеллажных и блочных складах.

Основные технические характеристики

Модель ричтрака FM-X 12 N наделена производителем Still следующими техническими возможностями:

• Скорость движения (вперед) – 14 км/ч. (аналогично во время заднего хода).

• Скорость перемещения мачтовой конструкции – 0,47-0,70 м/с. (на подъеме), 0,56-0,50 м/с. (при опускании).

Все указанные скоростные показатели стали доступны благодаря установке следующих двигателей: тягового – мощностью в 3,95 кВт., и подъемного – мощностью в 14 кВт.

За счет своих компактности и малого разворотного радиуса в 1520 мм. данный ричтрак уверенно маневрирует в узких проходах складов.

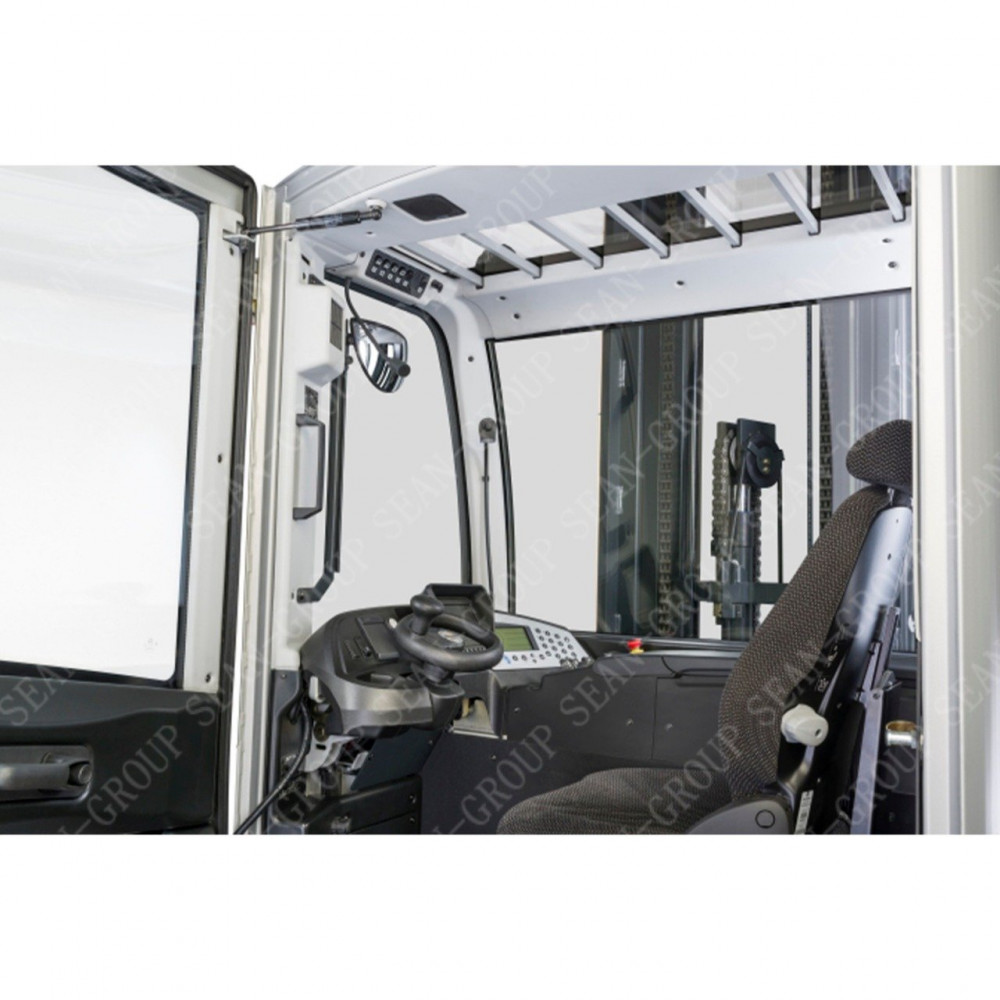

Особенности конструкции кабины и рабочего места

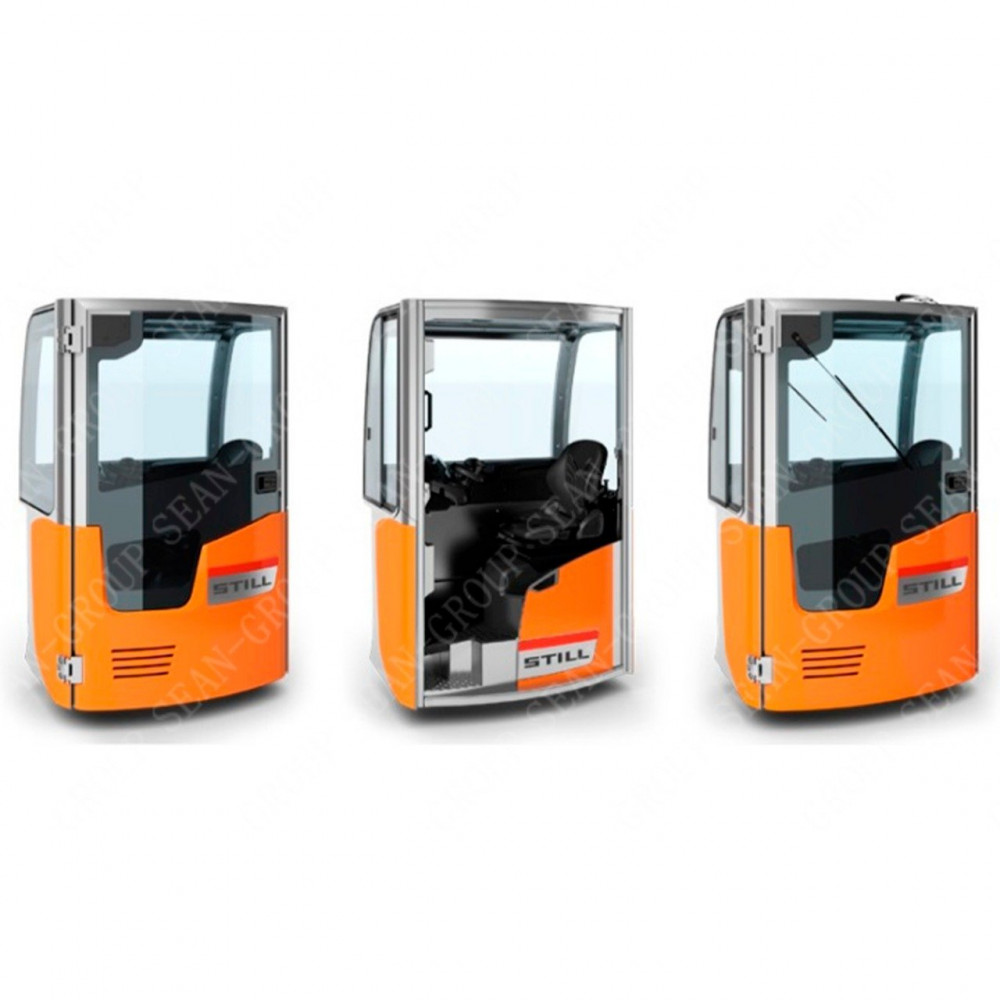

Операторская кабина модели была обновлена разработчиками Still. Так, отличная обзорность грузов и трассы для водителя обеспечивается благодаря следующим нюансам:

• Усовершенствованная крыша кабины.

• Грузоподъемная мачтовая конструкция, движению которой теперь не препятствуют гидравлические шланги.

• Возможность смещения мачты в горизонтальной плоскости.

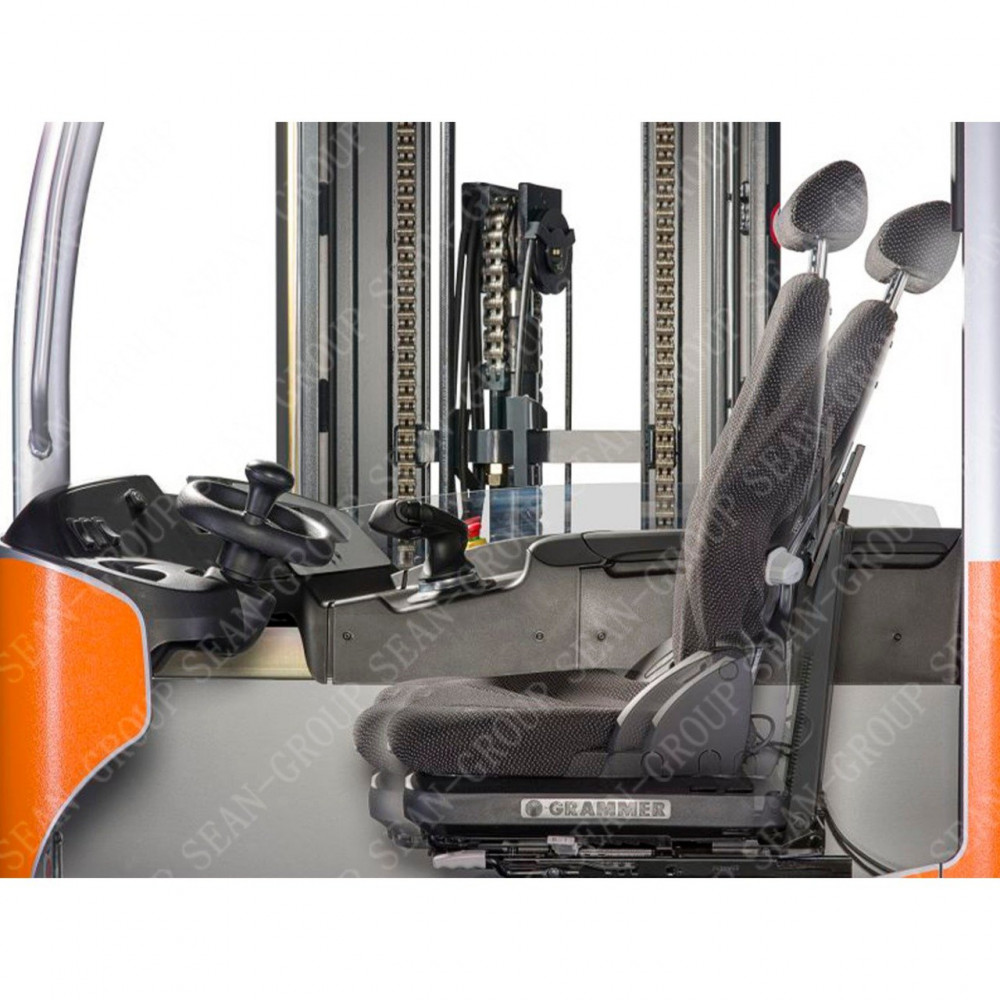

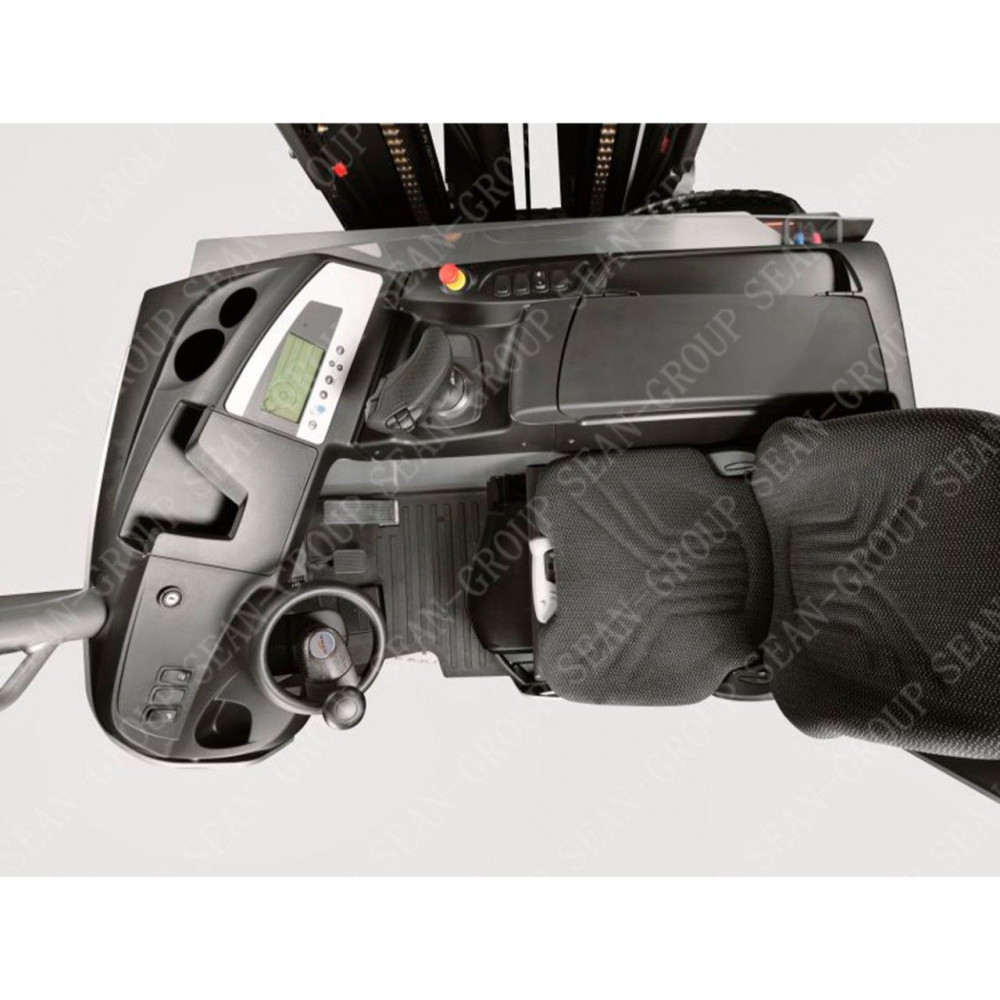

Оператор посредством чувствительных джойстиков или небольших рычажков может активировать и регулировать гидравлические функции.

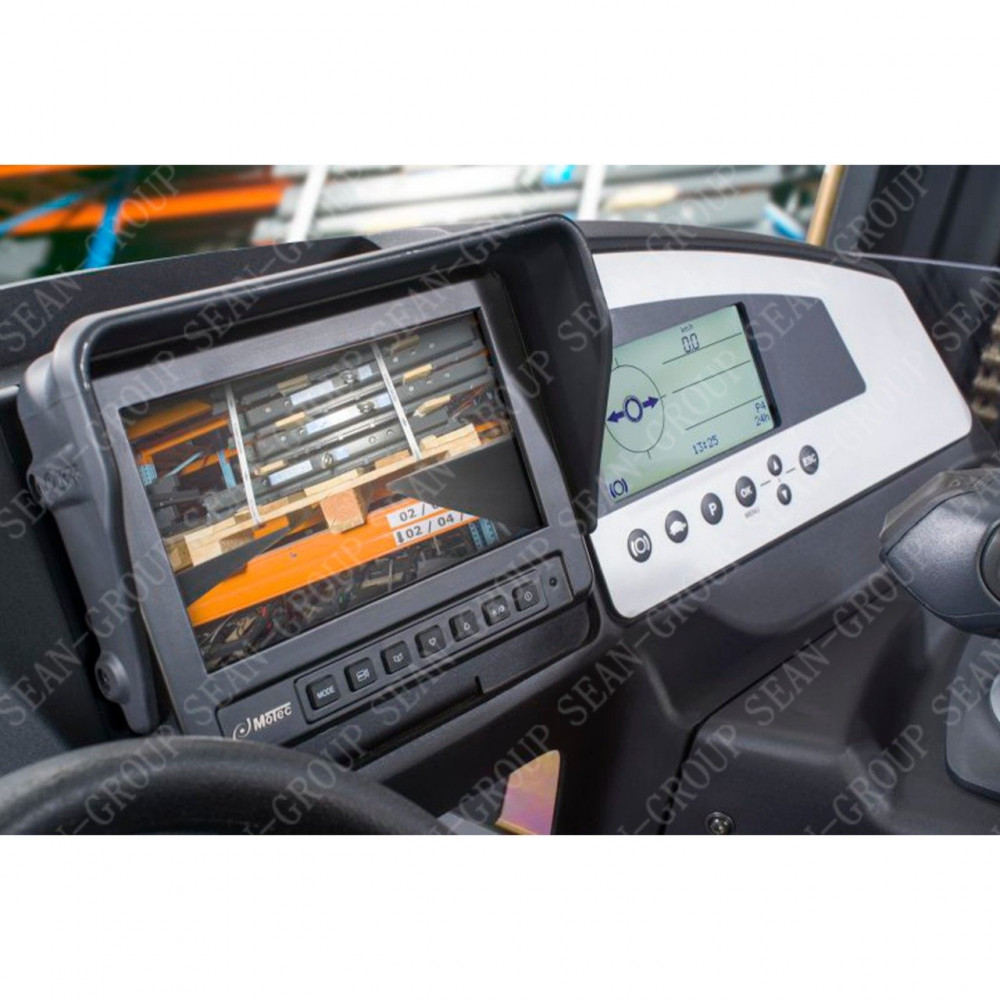

Информация о состоянии текущих рабочих параметров, например, скорости перемещения машины, уровня заряда аккумуляторной батареи, обрабатываемых грузах и прочем поступает водителю на монитор в формате реального времени.

Электросистема управления, имеющая диапазон работы в 360 градусов, помогает достигать впечатляющей маневренности даже в условиях транспортировки очень тяжелых и крупногабаритных грузов.

Безопасность движения ричтрака, в том числе на высокой скорости, обеспечивается за счет стабилизации постоянной рулевой позиции на 9 ч.

Шасси нового высотного штабелера защищено от повреждений с помощью специальных ограждений, которые размещены в потенциальных зонах столкновений.

Для заказа данной модели штабелера стоит обратиться к сотрудникам нашей компании по поставке складской техники «СЕАН-Групп».

Модель
FM-X 12 N
Номинальная грузоподъемность
1200 кг
Управление
Сидя
Положение центра тяжести
600 мм
Расстояние от оси колеса до груза
184 мм
Колесная база, y
1275 мм
Собственный вес
3210 кг
Нагрузка на ось без груза с убранными вилами
1970/1230 кг
Нагрузка на ось с выдвинутыми вилами с нагрузкой
920/3280 кг
Нагрузка на ось с убранными вилами с грузом
1590/2610 кг
Колеса/Шасси
-
Шины
Полиуретан
Размер шин со стороны привода
∅ 360 x 130 мм
Размер шин со стороны груза
∅ 285 x 100 мм
Количество колес
1x/2
Колея со стороны привода/груза
1037 мм
Основные габариты
-
Наклон мачты, вперед/назад
2/4 °
Высота мачты в убранном положении
2450 мм
Свободный подъем
1890 мм
Подъем
5750 мм
Высота мачты в разложенном состоянии
6310 мм
Высота защитной решетки кабины
2200 мм
Высота сиденья оператора
1140 мм
Высота от пола до крыла опорного колеса
308 мм
Общая длина
2462 мм
Длина вкл. спинки вил
1312 мм
Общая ширина
1140 мм
Размер вил
40/100/1150 мм
Класс вилочной каретки
2 А
Ширина каретки
760 мм
Внешнее расстояние между вилами
296/600 мм
Расстояние между опорными колесами
790 мм
Максимальный вылет вил
364 мм
Клиренс под мачтой (с грузом)
70 мм
Клиренс в середине колесной базы
70 мм
Ширина прохода с паллетой поперек
2733 мм
Ширина прохода с паллетой вдоль
2812 мм
Радиус разворота
1520 мм
Длина машины от опорного колеса до задней стенки кабины
1641 мм
Высота подножки
345 мм
Рабочие характеристики
-
Скорость движения
14/14 км/ч
Скорость движения задним ходом
14/14 км/ч
Скорость подъема мачты
0,47/0,70 м/с
Скорость опускания мачты
0,56/0,50 м/с
Скорость сдвига мачты
0,18 м/с
Преодолеваемый уклон (при 2км/ч) с/без груза
10/15 %
Макс. преодолеваемый подъем
15/20 %
Время ускорения на 10 м
4,5/4,0 с
Рабочий тормоз
Генератор.-электрич./ гидравлич.
Электродвигатель
-
Тяговый двигатель, мощность S2 60 мин
3,95 кВт
Подъемный двигатель, мощность при S3 15 %
14 кВт
Аккумуляторная батарея
43531 C/254-2
Напряжение аккумуляторной батареи
48/465 В/Ач
Вес аккумуляторной батареи
750 кг
Энергопотребление по циклу VDI
3,23 кВт/ч
Прочее
-
Рабочее давление для навесного оборудования
200 бар
Расход масла для навесных устройств
20 л/мин
Уровень шума (в зоне оператора)
69 дБ(A)
